DMD P10 : Afficheur matriciel 32*16 mono-couleur

1_Qu’est-ce qu’un afficheur matriciel ?

DMD (dot-matrix display) : il se compose d'une matrice de points de lumières disposés dans une configuration rectangulaire de sorte qu'en allumant ou éteignant des lumières sélectionnées

Le fonctionnement de cet afficheur

Il est composé par :

Des registres 74HC595 (ms D1-D16)
l'élément tampon 74HC245 (ms D17)
Des décodeur 74HC138 (ms D18)
l'onduleur 74HC04 (ms D19)
4 transistors à canal P assemblés IRF7314
des résistances
deux électrolytes C1; C2 – 470
Des condensateurs

Le fonctionnement de l'afficheur DMD P10

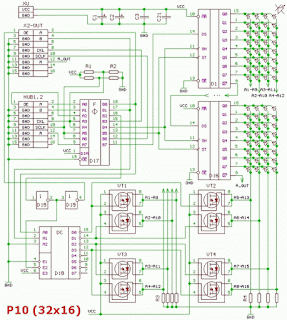

fiche technique DMD P10

Tous les signaux venant au connecteur HUB1.2 passent par un tampon D17 ms, dans lequel chacun des signaux SCLK et CKL passe par deux lignes , Certains vont aux registres (D1-D16) du module et les autres vont au connecteur de sortie pour fonctionner avec les modules suivants

Spécifications du module LED P10:

Tension de fonctionnement: 5 V

32 x 16 LED rouge

Corps : plastique

Contrôle IC à bord

2_Comment utiliser ce périphérique sur Arduino ?

Étape 1: connectez le DMD à Arduino :

OE :Activer / désactiver toutes les LED
A ,B,C,D : pins select which 1/4 of the DMD is selected
CLK : Utilisé pour synchroniser chaque pixel dans les registres à décalage DMD
SCLK :Verrouille le contenu actuel des registres à décalage
DMDR : Le flux de données de pixels bruts

Étape 2 : Programmation :

Coller ce script sur ide arduino ;

#include
#include

#include

const int WIDTH = 1;

const uint8_t *FONT = Arial14;

SoftDMD dmd(WIDTH,1);

DMD_TextBox box(dmd);

void setup() {

Serial.begin(9600);

dmd.setBrightness(255);

dmd.selectFont(FONT);

dmd.begin();

}

void loop() {

dmd.drawString(0,0,String("Hello"));

}

pour obtenir cette résultat :
